【分享】高压电缆电气试验
高压电缆是电力电缆的一种，是指用于1-1000kV的电力电缆，多应用于电力传输和分配。高压电缆从内到外的组成部分包括导体、绝缘体、内护层、填充料（铠装）、外绝缘层。
高压电缆的试验项目及工序要求、危险点及安全措施。

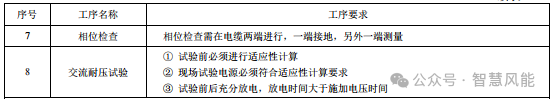

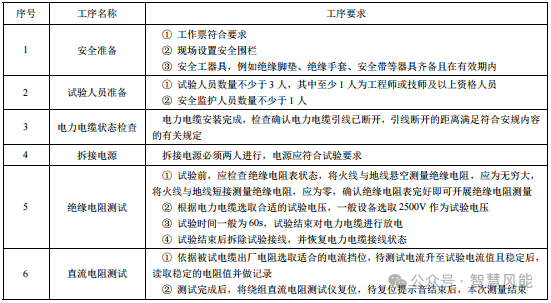

表1-高压电缆试验项目及工序要求

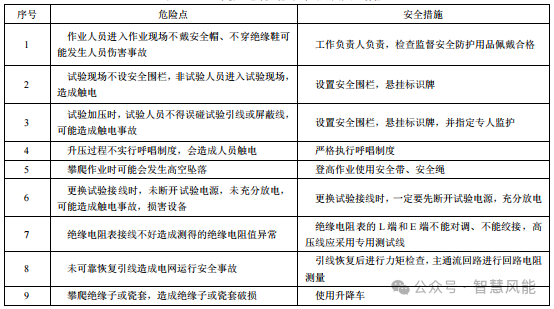

表2-高压电缆试验危险点及安全措施
1 特性类试验
1.1 直流电阻测试
(1)测试目的
对高压电缆进行直流电阻测试，可以发现电缆制造或运行中因振动而产生的机械应力等所造成的电缆断裂、相间短路等缺陷。
①测量位置：电缆导体、金属屏蔽。
②试验仪器：直流电阻测试仪。
试验仪器相关要求：
a.使用与试验仪器配套的直流电阻测试线，且电压线与电流线必须分开。
b.测试仪输出电流1mA-2A，测试精度不得低于0.2级。
③试验方法：依据被试电缆出厂电阻选取适合的电流挡位，待测试电流升至试验电流值且稳定后，读取稳定的电阻值并做记录。测试完成后，将直流电阻测试仪复位，待复位提示音结束后，本次测量结束。
④试验要求：测量在相同温度下的回路金属屏蔽和导体的直流电阻，并求取金属屏蔽和导体电阻比，作为今后监测的基础数据。
(3)注意事项
相同型号、相同长度电缆的金属屏蔽和导体的直流电阻三相之间大致相同。
1.2 相位检查
(1)检查目的
电力系统是三相供电系统，其三相之间有一个固定的相位差，当两个或两个以上的电力网并列时，其相位必须相同，否则会使电网无法并列运行，导致电网事故。
(2)检查方法及要求
①测量位置：电缆两端。
②试验仪器：万用表。
③试验方法：在电缆的一端将A相通过导线与地相连，用万用表通断挡在电缆另一端测量三相对地的导通情况，A相通，B相、C相不通。使用相同方法检查B相和C相。
④试验要求：
a.电缆两端相位与电网一致。
b.电缆相别安装标识正确。
(3)常见问题及处理方法
相序相别标识错误：更改为正确相序或相别标识。
2 绝缘类试验
2.1 绝缘电阻测试
(1)测试目的
检测电力电缆是否存在整体受潮、整体劣化和贯穿性缺陷。
(2)测试方法及要求
①测量位置：
a.电缆各相导体之间及地。
b.外护层对地。
②试验仪器：电子式绝缘电阻表。试验仪器相关要求：
a.测试仪具备3mA输出电流能力。
b.测试仪需使用5000V电压下无泄漏的高绝缘强度测试线。
③试验方法：
a.电缆各相导体之间及地：绝缘电阻表使用DC2500V挡位，L输出端连接被测相导体，E输出端接任一相导体，测试时间1min，记录1min绝缘电阻值。
b.外护层对地：绝缘电阻表使用DC1000V挡位，L输出端连接电缆金属屏蔽，E输出端接地，测试时间1min，记录1min绝缘电阻值。
④试验要求：
a.绝缘电阻表的两根电压输出线不要相互缠绕。
b.加压线对地悬空试验中，不发生绝缘击穿。
c.耐压试验前后，绝缘电阻应无明显变化。
(3)常见问题及处理方法
试验时接线掉落：电力电缆会有剩余电荷，应先充分放电再重新进行接线，以免发生人身触电。
2.2 交流耐压试验
(1)试验目的
电缆的交流耐压试验，可以进一步检测电力电缆的绝缘是否存在受潮、劣化和贯穿性缺陷，有效检验电缆的电气强度。
(2)试验方法及要求
①相关被试品：高压电缆。
②试验仪器：试验变压器、电抗器、变频电源、分压器等。

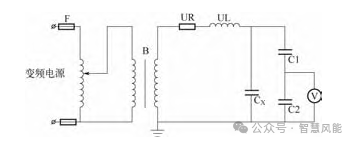

③试验方法：如图1所示，电力电缆交流耐压试验采用串联谐振加压方式，被试品接试验电抗器或电容分压器的一次首端，为降低有功损耗，提高品质因数，试验引线采用防晕导线。
根据GB 50150-2016 电气装置安装工程电气设备交接试验标准和QGDW 11316-2018 高压电缆线路试验规程规定，110kV及以下电缆的耐压值为2U0，220kV及以上电缆的耐压值为1.7U0，时间为1h。
图1-高压电缆交流耐压接线
B-激励变压器；UR-有功损耗的等效电阻；UL-电抗器；C1，C2-电容分压器高、低压臂电容；CX-被试品（电缆）
④试验要求：
a.按照试验方案，电力电缆在试验过程中承受规定的试验电压值，无击穿放电现象，认为耐压试验通过。
b.对66kV及以上电缆线路，在主绝缘交流耐压试验期间应同步开展局部放电检测。
c.耐压试验前、后对被试品进行绝缘电阻测试，试验结果应合格，且无明显变化。
(3)注意事项
①如耐压过程中出现击穿现象，应重点检查电缆头及中间接头部分，修复后再次进行耐压试验。
②选取适当容量的试验电源，试验过程中随时监视输入电源的电流大小。
③试验完成后励磁变压器输出端挂接地线，对试验回路充分放电后拆线。
